DESCRIÇÃO DO PRODUTO

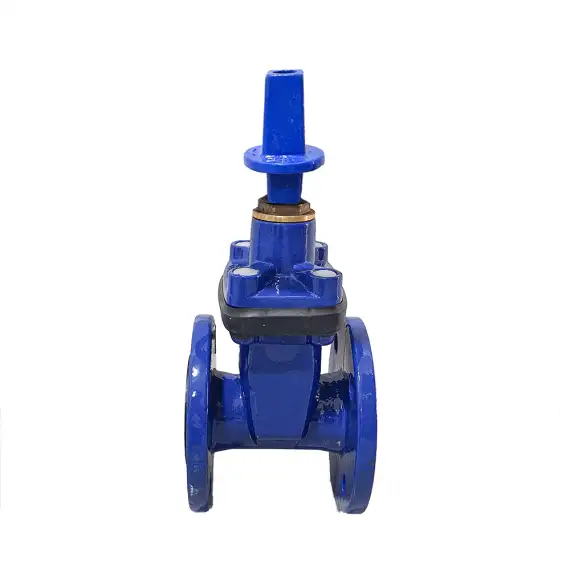

A Válvula Gaveta Flangeada GTW COM Cabeçote PN10/16 DN150 é uma solução eficiente e robusta para o controle de fluxo em sistemas de abastecimento de água, redes de esgoto e outras aplicações industriais. Desenvolvida com alta tecnologia, essa válvula oferece vedação confiável, durabilidade e fácil operação.
Especificação Técnica
Válvula de Gaveta com cunha revestida de borracha DN 50 a 300, padrão construtivo conforme Norma ISO 7259 e ensaios conforme EN 1074-2 e NBR 14968. Composta de cunha maciça em Ferro Fundido Dúctil - EN 1563 GJS 500-7 revestida integralmente com elastômero EPDM. Tampa em Ferro Fundido Dúctil - EN 1563 GJS 500-7, classe de pressão 1,6 MPa, com revestimento interno e externo em epóxi pó depositado eletrostaticamente com espessura mínima de 250μm, padrão RAL 5005.
Passagem plena. Junta corpo tampa confeccionada em EPDM. Haste de manobra inteiriça tipo não ascendente confeccionada em aço inox AISI 420, sem rebaixos para alojamento de anéis de vedação. Porca de manobra independente da cunha, removível, confeccionada em latão com, no máximo, 5% de chumbo.
Vedação da haste com 2 anéis toroidais (o’rings). Fixação da tampa ao corpo por parafusos em aço inox AISI 304. Pressão máxima de serviço até 16 kgf/cm², face a face de acordo com a norma ISO 5752 série 14, flanges com furação de acordo com a norma ABNT NBR 7675 PN10 ou PN16, acionamento através volante ou cabeçote.
Nota: Não é recomendado o acionamento elétrico para este modelo DN 50 a 300. Para opções de acionamento elétrico, consultar-nos.
ESPECIFICAÇÕES
-
MPNFC-200626150000
-
ModeloVALVULA GAVETA FLANGEADA GTW COM CABECOTE PN10/16 DN150
-
Altura (cm)60,00
-
Largura (cm)20,00
-
Comprimento (cm)20,00
